Устройство, принцип работы, обслуживание.
ХейнкельДата: Вторник, 10.06.2008, 12:55 | Сообщение # 1
Группа: Удаленные





Устройство и принцип работы надувных подушек безопасности (AirBag)
Подушки безопасности (airbag) представляют собой систему, в которую входят газогенератор с подушкой в одном узле, датчики удара, а в самых современных и электронный блок управления. Сама подушка безопасности изготавливается из нейлона толщиной 0,45-0,55 мм, который для герметичности покрывали слоем резины или силикона.

В газогенераторе, называемом часто пиропатроном, используется твердое топливо, при сгорании которого выделяется газ, заполняющий, а точнее, надувающий подушку. Топливом обычно выступает ядовитый азид натрия (NaN3), 45% массы которого при сгорании превращается в чистый азот, а остальное – в углекислый газ (СО2), окись углерода (СО), воду (Н2О) и твердые частицы. Хотя процесс сгорания и происходит быстро, он не носит взрывного характера. Оптимальное для обеспечения «надувательства» время наполнения подушки – 30-55 миллисекунд. Газ в подушку поступает через специальный фильтр, который пропускает только азот. В развернутом состоянии подушка находится очень короткое время (до 1 с), так как азот (абсолютно безопасный для человека) через специальные отверстия быстро выходит в салон, чтобы подушка не задушила защищаемого пассажира. В качестве топлива некоторые производители подушек безопасности применяют нитроцелюлозу. Для разворачивания airbag его требуется значительно меньше (8 г), чем азида натрия (50 г). При этом также не требуется установка фильтра.

Сигналом для срабатывания пиропатрона airbag служит электрический импульс от датчиков удара (ускорения или давления), поступающих напрямую или через электронный блок. Устанавливаются датчики в салоне, в передней части автомобиля, или в дверях, при этом их количество может колебаться от трех до десяти. На срабатывание датчиков airbag влияет не только скорость автомобиля, но и характер столкновения (под каким углом, с каким препятствием). В то же время экстренное торможение с любой скорости не может заставить сработать датчик удара. На случай выхода из строя аккумулятора некоторые системы снабжены специальным конденсатором, который отдает накопленную энергию для открытия подушек безопасности.

Воздушная подушка водителя имеет объём от 60 до 80 литров, а переднего пассажира – до 130 литров. Нетрудно представить, что при срабатывании системы, объём салона уменьшается на 200-250 литров в течение 0,04 сек, что даёт немалую нагрузку на барабанные перепонки. Кроме того, вылетающая со скоростью более 300 км/ч подушка, таит в себе немалую опасность для людей, если они не пристёгнуты ремнём безопасности и ничто не задерживает инерционное движение тела навстречу подушке.

Кроме того, наполнение подушек в салоне – а их обычно от 2 до 6 – сопровождается повышенным шумом, уровень которого иногда достигает 140 дБ, что опасно для барабанных перепонок. Во избежание этих «минусов» срабатывают только нужные подушки, и то в разное время: например, через 20 миллисекунд после столкновения – водительская, еще через 17 миллисекунд – пассажирские. Причем если защищать некого, подушки безопасности не срабатывают, так как в сиденья начали устанавливать специальные датчики, фиксирующие наличие пассажиров.

Разновидности надувных подушек безопасности (airbag)
Сегодня насчитывается более десятка разновидностей подушек безопасности. Они различаются по предназначению: для защиты водителя и пассажиров – внутрисалонные, а для водителей мотоциклов и пешеходов – наружные. Внутрисалонные airbag, в свою очередь, делятся на фронтальные и боковые. Фронтальные служат для защиты головы и туловища пассажиров, а некоторые – и для ног сидящих впереди. Боковые подушки безопасности делают в виде шторок и труб, защищающих голову пассажиров, и в виде обычных надувных мешков, предохраняющих грудную клетку и голову водителя.

Но и на этом модернизация салонных подушек безопасности не закончилась. Например, в новой «семерке» BMW боковые трубчатые подушки «работают» несколько иначе. Теперь они находятся в надутом состоянии в течение целых 7 секунд после открытия – для защиты пассажиров при многократном опрокидывании автомобиля. Кроме того, на американский рынок эти машины поступают даже с подушками для ног сидящих впереди. В свою очередь, компания Volvo ведет активную работу над созданием подушек и ремней безопасности для беременных женщин. Уже даже проведена серия виртуальных краш-тестов, в которых изучалось возможное поведение будущих матерей во время аварии.

Над совершенствованием воздушных подушек безопасности активно работает и компания Renault совместно с производителем «аэрбегов» шведской фирмой Autoliv. Созданная ими Programmed Restraint System II (PRS-II) – запрограммированная система защиты второго поколения – включает в себя подушки безопасности, которые способны принимать на себя часть нагрузки, ранее приходящейся только на ремень безопасности. Для этого сначала раскрывается нижняя часть подушек, защищающая брюшную область, а затем бока и верхняя часть. Среди последних интересных разработок этих партнеров – подколенные 5-литровые, исключающие проскальзывание под ремнями полулежащего переднего пассажира, и 60-литровые airbag для задних пассажиров, интегрированные в ремни безопасности. Безусловное достоинство последней новинки – то, что она всегда находится возле пассажира, и конструкторам уже не нужно ломать голову, в каком уголке салона размещать и надувать подушку при непредсказуемом перемещении головы и туловища.

Несмотря на постоянную критику подушек безопасности, они по-прежнему остаются весьма эффективными помощниками ремней безопасности. А как же пешеходы, которые никак не защищены от «железных» участников дорожного движения? Исследования специалистов компании Autoliv свидетельствуют о том, что риск гибели пешехода при ударе о капот автомобиля, двигающегося со скоростью всего 40 км/ч, достигает 100%. Для решения этой проблемы компания Ford активно работает над созданием подушек безопасности для пешеходов. Эта система защиты включает две подушки – большую, охватывающую переднюю часть автомобиля (бампер, радиаторную решетку, фары и кромку капота) и маленькую, которая размещается у лобового стекла, защищая голову пешехода. Опасное приближение к пешеходам и животным будет распознаваться специальными датчиками. Открываться эти подушки будут непосредственно перед столкновением.

Часто страдают от сбоев в работе подушек любители наклеек. Разместив их на торпедо и руле в зонах окон-прорезей, через которые открываются подушки, автовладельцы тем самым искажают «геометрию» их открытия, а также увеличивают время их разворачивания. По этим причинам защита оказывается малоэффективной, а иногда и травмоопасной. Повлиять на «открываемость» могут и полироли для торпедо, ведь некоторые из них повышают прочность пластика панелей. Иногда боковые подушки размещаются в спинке сиденья, в связи с чем одевать на них чехлы нельзя, так как подушка не сможет нормально открыться. Весьма опасны подушки и в случаях, если их защищаемый носит очки: в момент разворачивания из-за большой силы удара глаза могут серьезно пострадать.

Обслуживание – замена воздушных подушек безопасности (airbag)
Принято считать, что если в машине установлены подушки безопасности, о них можно и не вспоминать. Это серьезное заблуждение. Каждый автопроизводитель рекомендует менять эти средства защиты через определенный период. До 1992 года для всех автомобилей он составлял 10 лет. Позже на моделях Mercedes, а затем и некоторых других марках интервал замены подушек увеличился до 15 лет. Есть свои особенности и в проверке работоспособности датчиков и электроцепи данной системы безопасности. Однако самостоятельно или в гараже у «дяди Васи» сделать это невозможно. Проверять работу датчиков airbag целесообразно на фирменных СТО, где в объемы регламентных работ входит и диагностика этой системы. К тому же, в случае выявления дефектов в работе «аэрбегов» будет к кому предъявлять претензии, только не забывайте требовать отметок в сервисной книжке о проведенном ТО.

Менять подушки тоже следует только у специалистов фирменного автосервиса, так как даже малейшие отклонения при установке могут стать причиной отказа системы в момент столкновения или ее безосновательного срабатывания.

Система, обеспечивающая работу воздушных подушек безопасности, включает в себя электронное диагностическое устройство. Работает оно при включенном зажигании автомобиля. При обнаружении неисправности на щитке приборов при работающем двигателе загорается сигнальная лампа в виде символа или надписи airbag, SRS и т.д.

В заключение еще раз обращаем ваше внимание, что воздушные подушки безопасности смогут защитить только в случаях, если соблюдаются все вышеперечисленные требования. Игнорирование их приводит к печальным последствиям.


размещение электронных узлов и датчиков airbag в современном автомобиле

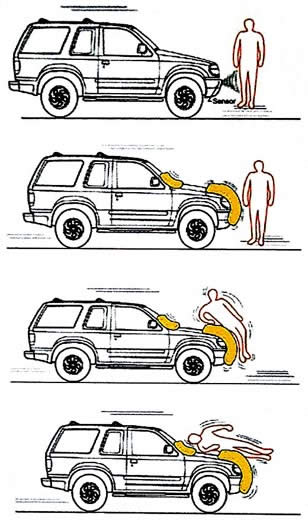

система защиты пешеходов включает две подушки – большую, охватывающую переднюю часть автомобиля (бампер, радиаторную решетку, фары и кромку капота) и маленькую, которая размещается у лобового стекла, защищая голову пешехода

новой «семерке» BMW боковые трубчатые подушки находятся в надутом состоянии в течение целых 7 секунд после открытия – для защиты пассажиров при многократном опрокидывании автомобиля


yar08Дата: Воскресенье, 20.08.2017, 10:57 | Сообщение # 2
Новичок
Группа: Пользователи
Сообщений: 13
Репутация: 0
Статус: Оффлайн
--------------

marckelovaalisaДата: Суббота, 28.10.2017, 11:52 | Сообщение # 3
Новичок
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Оффлайн
Ясно буду знать
